RJ45網線接口詳解

時間:2020-08-19    來源:本站    點擊:6217次

[摘要]RJ45是各種不同接頭的一種類型(例如:RJ11也是接頭的一種類型,RJ45頭跟據線的排序不同的法有兩種,一種是橙白、橙、綠白、藍、藍白、綠、棕白、棕;另一種是綠白、綠、橙白、藍、藍白、橙、棕白、棕;因此使用RJ45接頭的線也有兩種即:直通線、交插線。

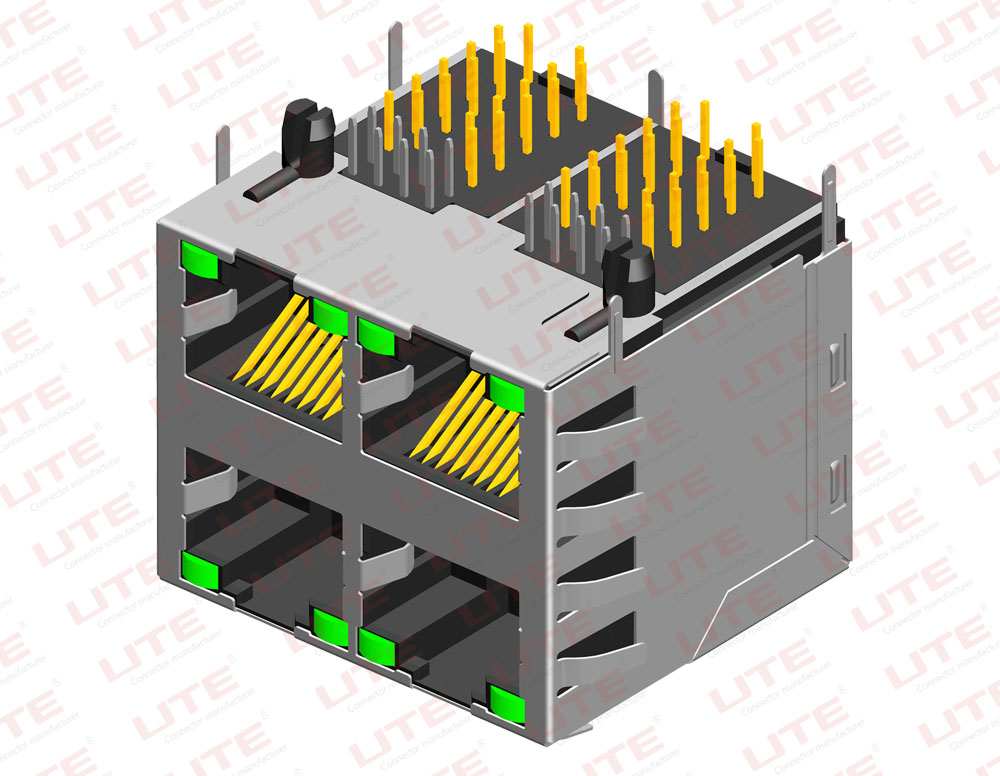

RJ45插座接口在日常生活比較常見的一種網絡插座,隨著電子時代的迅速發展,RJ45插座在電子設備的需求量是比較大的。那么大家是否有了解RJ45插座是如何工作的呢,還有插座接口定義是什么等。如非專業技術人員,相信各位對其相關技術方面的知識應該了解的不多,那么不了解的沒關系,下面小編就給大家詳細講解RJ45插座工作原理及接口定義分析。




rj45插座工作原理分析


rj45插座濾波器中poe的工作原理是透過(局域網)網絡線提供access point(無線接取點)工作所需之電源,并不需要單獨連接電源線纜的全新供電方式,現許多企業已開始應用rj45插座濾波器中poe來降低組建無線區域網絡的成本,因為采用rj45插座poe技術可以大量節省購買及安裝大量電源插座及電源線的巨額開銷及繁雜線路,并確保供電來源的可靠度。


RJ45插座接口定義


RJ45接口通常用于數據傳輸,最常見的應用為網卡接口。


RJ45是各種不同接頭的一種類型(例如:RJ11也是接頭的一種類型,RJ45頭跟據線的排序不同的法有兩種,一種是橙白、橙、綠白、藍、藍白、綠、棕白、棕;另一種是綠白、綠、橙白、藍、藍白、橙、棕白、棕;因此使用RJ45接頭的線也有兩種即:直通線、交插線。


常見的RJ45插座兩種接口:一般應用于網卡、路由器以太網接口等的DTE類型,還有用于交換機等的DCE類型。DTE我們可以稱做“數據終端設備”,DCE我們可以稱做“數據通信設備”。從某種意義來說,DTE設備稱為“主動通信設備”,DCE設備稱為“被動通信設備”。當兩個類型一樣的設備使用RJ45接口連接通信時,必須使用交叉線連。


關于RJ45插座線序的問題


UTP網線由一定長度的雙絞線和RJ45水晶頭組成,雙絞線由8根不同顏色的線分成4對絞合在一起,成對扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響。


RJ45水晶頭接入網卡或HUB等網絡設備的RJ45插座內。相應地RJ45插頭座也區分為三類或五類電氣特性。RJ45水晶頭由金屬片和塑料構成,制作網線所需要的RJ一45水晶接頭前端有8個凹僧,簡稱“SE”(Position,位置)。


凹槽內的金屬觸點共有8個,簡稱“8C”( Contact,觸點),因此業界對此有“8P8C”的別稱。特別需要注意的是RJ45水晶頭引腳序號,當金屬片面對我們的時候從左至右引腳序號是1~8,序號對于網絡連線是較為重要的,如有接錯,有可能導致損壞RJ45插座。
